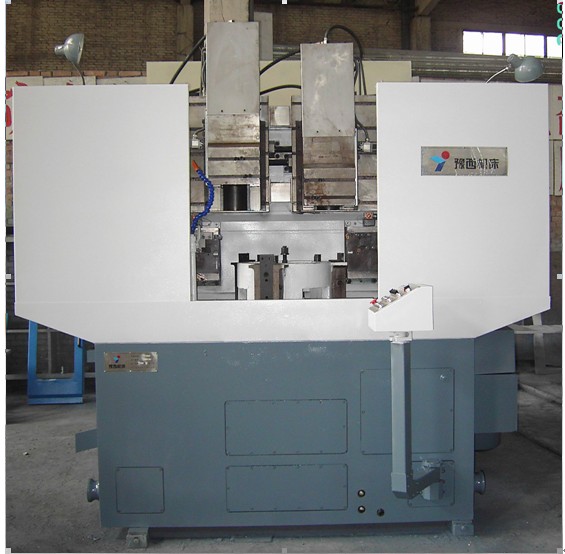

一. 機床名稱:  CB7763型立式單軸多刀半自動車床

二. 機床簡介:

本機床是為粗加工、半精加工汽車輪轂、主減速器殼等盤套類零件而設計的立式多刀半自動車床。

機床具有兩個具有縱、橫向運動的刀架及兩個側刀架，均采用液壓驅動，具有快進、工進、快退動作。加工時兩個刀架可以同時動作，縮短加工時間。

機床采用變頻調速,以適應多品種加工。

機床采用整體鑄造立柱及整體床頭箱。

機床采用半封閉防護。



三. 機床主要技術參數:

1.最大切削直徑:   ￠630mm.

2.最大回轉直徑:   ￠850mm.

3.最大加工高度.   350mm

4.左、右上刀架縱向行程:     360mm.

5.左、右上刀架橫向行程:     390mm.

6.側刀架行程：     300mm.

7.刀架快移速度:   5m/min.

8.主軸轉速:       變頻調速 ，20--500rpm

9.主電機功率:     22KW，變頻范圍2---200HZ。主電機采用安徽皖南或浙江錦龍產變頻電機。



10.主軸頭部尺寸： ￠440mm.

11.主機輪廓尺寸:    2840X2700X2500 mm.

四.機床主要配置

1、主軸組件：前軸承 32048/P5 240X360X76.5（2）

            后軸承 6234/P5  170X310X52

2、機床導軌：機床導軌采用高剛性導軌, 滑臺導軌均采用超音頻淬火后磨削的工藝，硬度≥HRC48，滑臺貼塑，運動精度高、剛性好、

3、齒輪箱：齒輪箱采用大傳動比剛性齒輪連接，齒輪均經過淬火磨削工藝處理，運行平穩，噪音小，扭矩大，使用壽命長。

4、動力卡盤：K51B-630（十字鍵軟爪，呼和浩特機床附件廠

5、液壓元件：所有液壓元、部件、電磁閥均采用 ISO 標準疊加閥元件 ,液壓油箱中的油位可以從油標中觀察 , 換油和放油方便 , 加油處有可靠的過濾裝置 , 整個液壓系統無漏油現象。獨立液壓站主要元件為進口ＹＵＫＥＮ產品，比如換向閥體及泵體，液壓系統上安裝有風冷機，確保環境溫度變化以及長時間運行的動作可靠性。

6、電氣元件

本機床采用日本三菱FX系列PLC控制，輸出口加繼電器保護，留有5個以上備用輸入、輸出接口。機床除裝卸零件手動外，具有自動循環功能，手動調整功能。機床電氣元件采用北京機床電器廠、天水二一三廠、無錫機床電器廠等國內名優廠家產品。機床電器柜采用獨立的全封閉結構，保證密封性能可靠，防止粉塵進入。用熱交換器調節電器柜內的溫度，保證各電器元件及系統工作時不因發熱而產生故障。整個電器系統符合國家標準，維修方便，連續運轉穩定可靠。夾緊、松開按鈕及操作面板位置應考慮使用的方便性。機床配備過載保護裝置，保護機床各部分結構。

機床布線合理，外觀整潔,各線號標記明顯。PC機程序調試完成后固化。

電柜與主機分體布置，電柜配熱交換器.

7、排屑：機床左側配集屑箱，至于冷卻箱上。

8、變頻器：臺灣臺達變頻器

9、潤滑：獨立自動潤滑 , 導軌采用集中潤滑站間歇自動潤滑。開機后定時定量供油 , 供油間隔時間可以任意調整。
