數控車床

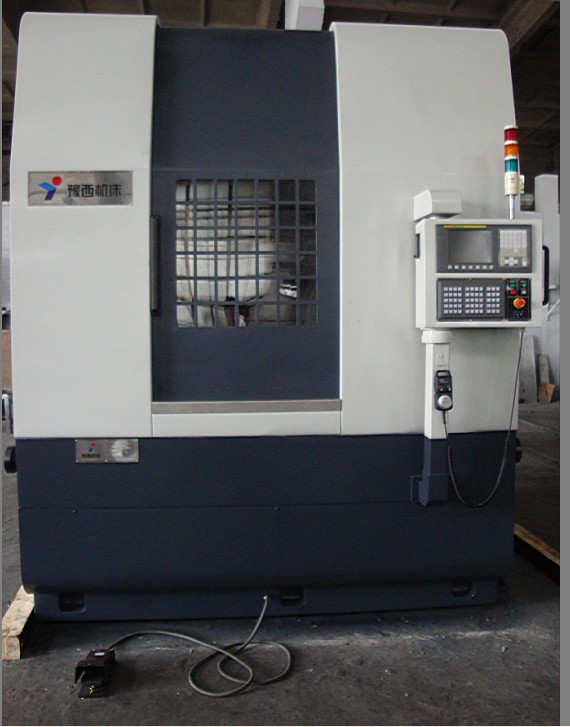

YX-CK421型轉向節立式數控車床

YX-CK421型轉向節立式數控車床：在本機床上還可以完成外圓、端面、圓弧面、正反錐面的加工，適用于各種盤套類及短軸類零件的中小批量生產。

詳細介紹

本機床配有主軸編碼器，可以進行螺紋加工。

*機床采用機、電、液一體化布局，充分縮小占地空間。

*機床液壓系統控制液壓卡盤的卡緊、松開動作以及側立柱上頂尖的進退。

*主軸單元采用高精度的雙列圓柱滾子軸承與雙向推力角接觸球軸承的組配形式，保證主軸具有較高的徑向精度、軸向精度及承載能力

*機床主軸采用主軸伺服電機驅動。電機與減速箱直連，通過窄V帶帶動主軸旋轉。

*機床采用整體鑄造立柱和整體底座，保證機床有較高的固有頻率。

*機床縱橫向?qū)к壊捎脻h江絲杠廠的滾柱直線導軌，導軌承載大，導軌面摩擦系數小，運動靈活，定位及重復定位精度高。

*機床刀架通過伺服電機及滾珠絲杠驅動，可實現兩坐標聯動，具備加工外圓、端面、圓錐面、圓弧面的功能。

*機床采用交流伺服電機驅動的數控系統,根據零件的不同加工工藝要求編制工作程序,實現自動加工.

*機床配有鏈板式排屑器，實現自動排屑。

*機床采用全封閉防護，具有電氣互鎖裝置，有較好的安全及宜人性。

機床的主要技術參數：630mm

標準卡盤直徑 Φ

工件的最大旋徑 Ф800mm

主軸轉速 30~800rp

刀架縱向（Z向）行程

工件的最大車削直徑 Φ650mm700mm

刀架橫向（X向）行程 500mm008/0.012(X/Z)

主電機2000rpm

數 目 1臺

額定功率 22kw

額定轉矩 175N。m

最高轉速 6000rpm

額定轉速 1200rpm

交流伺服電機（Z向）

數 目 1臺（帶制動）

額定功率 4kw

額定轉矩 22N。m

最高轉速 2000rpm

交流伺服電機（X向）

數 目 1臺

額定功率 4kw

額定轉矩 22N。m

最高轉速

快移速度Z軸 15m/min

X軸 15m/min

進給脈沖當量 0.001mm

手搖脈沖當量 0.001mm

刀架重復定位精度 0。
